QWL蝸輪絲桿升降機

更新時間:2015-03-17 點擊數:1392

 1、性能特點
性能特點:
  QWL系列蝸輪絲桿升降機是一種基礎起重部件,已列為JB/ZQ4391-86標準。承載能力2.5~120T。具有結構緊湊。體積小、重量輕、動力源廣泛。無噪音,安裝方便,使用靈活,功能多。配套形式多,可靠性高,使用壽命長等許多優點。具有提升、降落、推進、翻轉等多種功能??梢詥闻_(tái)或組合使用,能按一定程序準確地控制調整攬或或推進的高度,可以用電動機或其他動力直接帶動。也可以手動,最高輸入轉速1500r/min,最大提升速度2.7m/min。有不同的結構型式和裝配方式,提升高度按用戶的要求制造。該裝置可以自鎖。
   2、應用范圍
應用范圍:
  該產品可廣泛用于機械、冶金、建筑、水利、化工、醫療、文化衛生等各個行業。如:機械加工上的重壓加緊裝置升降臺、翻轉裝置及塑料加工機器等;安裝和維修用爬梯和工具升降架、機車維修升降臺位;軋機滾道間隙調整、管材或板材運送位置的調整;鑄造啟模或混凝土造型;冶煉方面用于調整電極、熱液體澆鑄;建筑方面用于移動設備和組合成品的模板,可升降的窗戶、墻壁、圍墻等;文化衛生方面可升降舞臺、調整游泳池地面高度、調整手術臺高度;水利方面用于水庫的閘門和保護板;科研方面用于不能用人力調整的運動等。
  該產品已在各鋼廠連軋管機上安裝使和了很多臺,在武鋼等許多單位也大量使用。
  歡迎選用QWL蝸輪絲桿升降機,它可為您的行業在實現自動化、減輕勞動強度方面發揮積極作用。

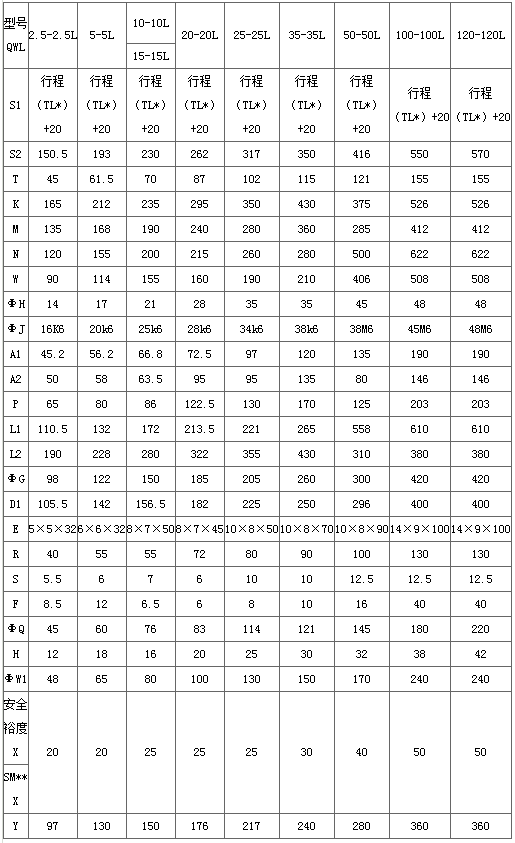

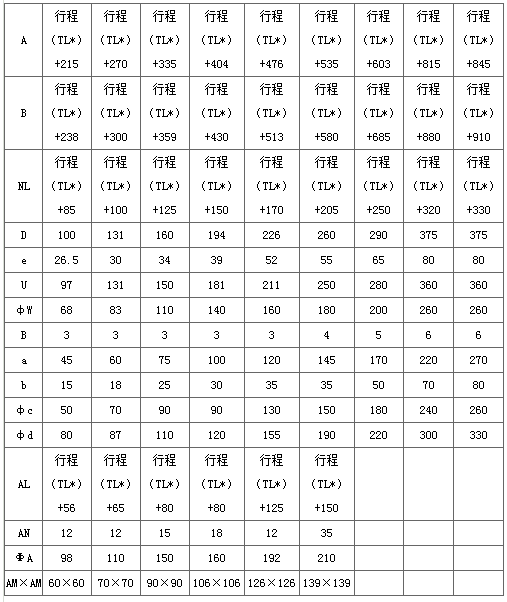

 3、外型及安裝尺寸

外型及安裝尺寸
    1型結構


2.型結構

1.結構型式 1.型——絲桿作軸向移動
           2.型——絲桿作旋轉運動,螺母作軸向移動
2.裝配型式 A型——絲桿(或螺母)向上移動;
           B型——絲桿(或螺母)向下移動。
3.絲桿頭部型式
    1型結構型式的絲桿頭部分I型(圓柱型)、Ⅱ型(法蘭型)、Ⅲ型(螺紋型)、Ⅳ型(扁頭型)
 四種型式;2.型結構型式的絲桿頭部分為Ⅰ型(圓柱型)、Ⅲ型(螺紋型)二種型式。
4.傳動比  普通速比(P)、慢速比(L)
5.提升承載能力
1.51,2.5,5,10,15,20,25,35,50,100,120(×10KN)十二種
6.絲桿的防護

1.型結構有基本型、防旋轉(F)和帶防護罩型(Z);
2.型結構有基本型和帶護罩型

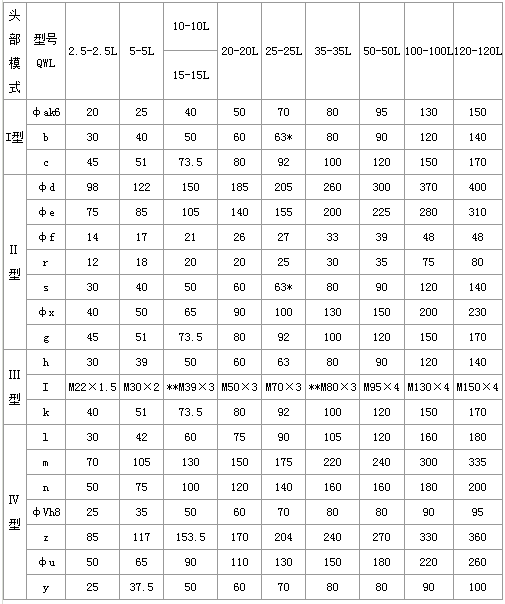

4、絲桿頭部型式

絲桿頭部型式

*對2 型結構比值為80;                         **可按M40 x 3 加工。
